1. 编写和上传程序

以下内容以 百变金属机甲 编写上传一个简单的程序为例。

1.1. 设置

1. 开启软件

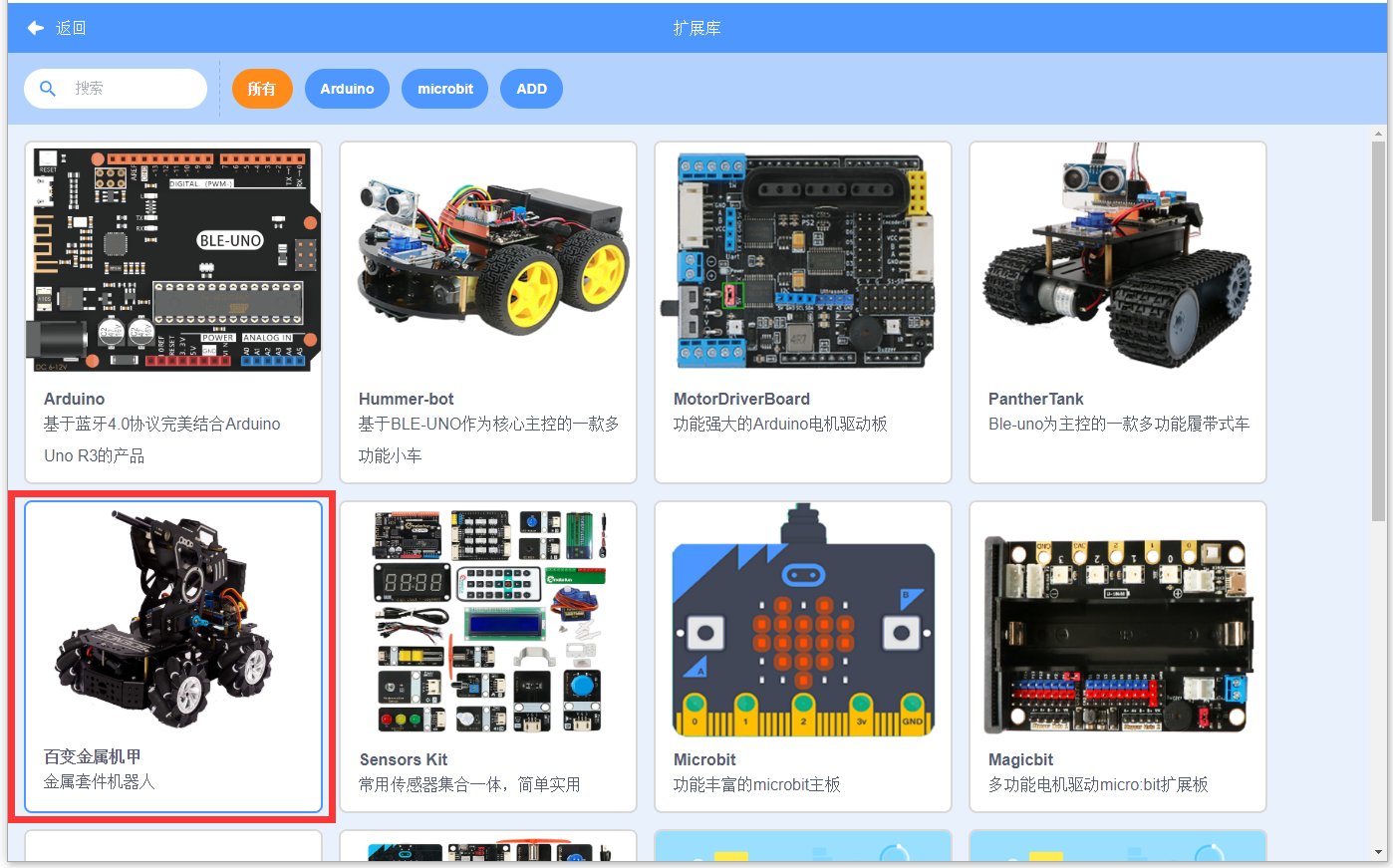

2. 选择百变金属机甲的扩展



1.2. 编写程序

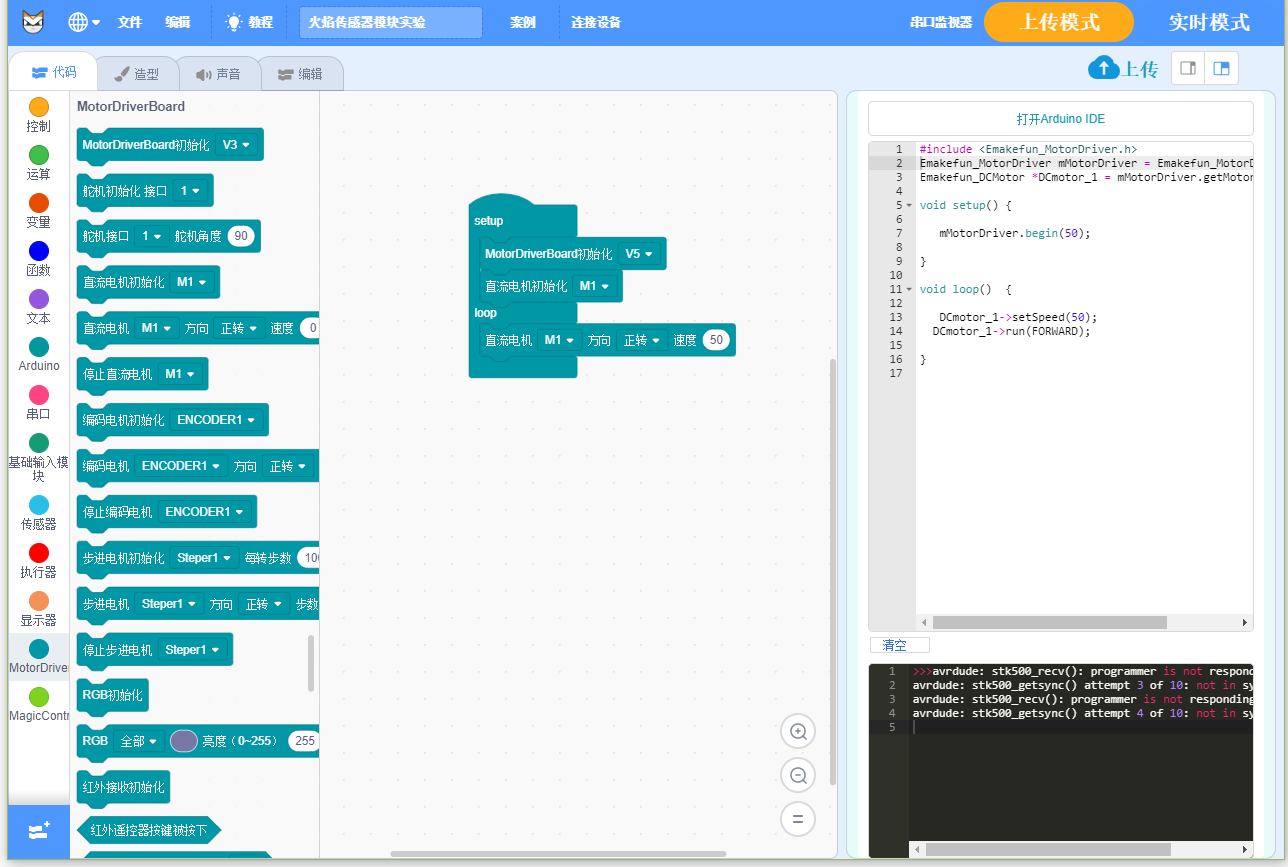

下方以一个简单的控制电机转动程序举例，从左侧积木区拖拽积木放置到程序区，搭建一个简单的程序结构。

1.3. 下载（上传）程序

1. 使用USB线连接控制主板和计算机。

2. 点击工具栏中的 连接设备，在下拉菜单中选则 串口 ->请选择串口-> COMx，此处COM后的数字以实际的编号为准，该选项用于设置与控制主板间的程序上传连接通道。部分台式机可能存在自带串口，如COM1，此时若主板的COM口也被识别，则可能会出现多个COM口编号，此时只需要拔下主板的USB连接线，查看计算机自带的COM编号，再插上USB连接线，查看新出现的COM口编号即可判断哪个是主板COM口。

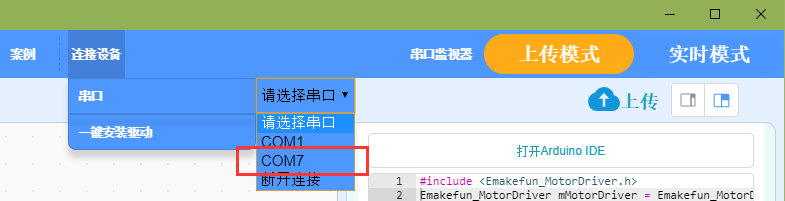

   • 如下图，在未连接主板时，串口列表中显示 COM1 ，则该端口为计算机自带，而并非是与主板连接的通讯端口。



   • 在连接主板后，列表中新出现了COM7口，则说明该端口为主板通讯端口，点击选择改端口即可。



3. 确认连接，如果连接成功，会显示连接的串口号

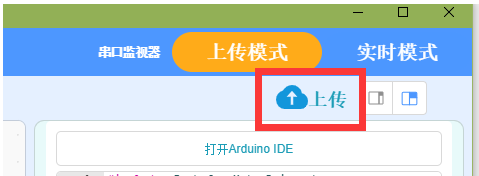

4. 点击软件界面右上方硬件区的 上传 按钮来编译程序并上传。



5. 等待上传完毕

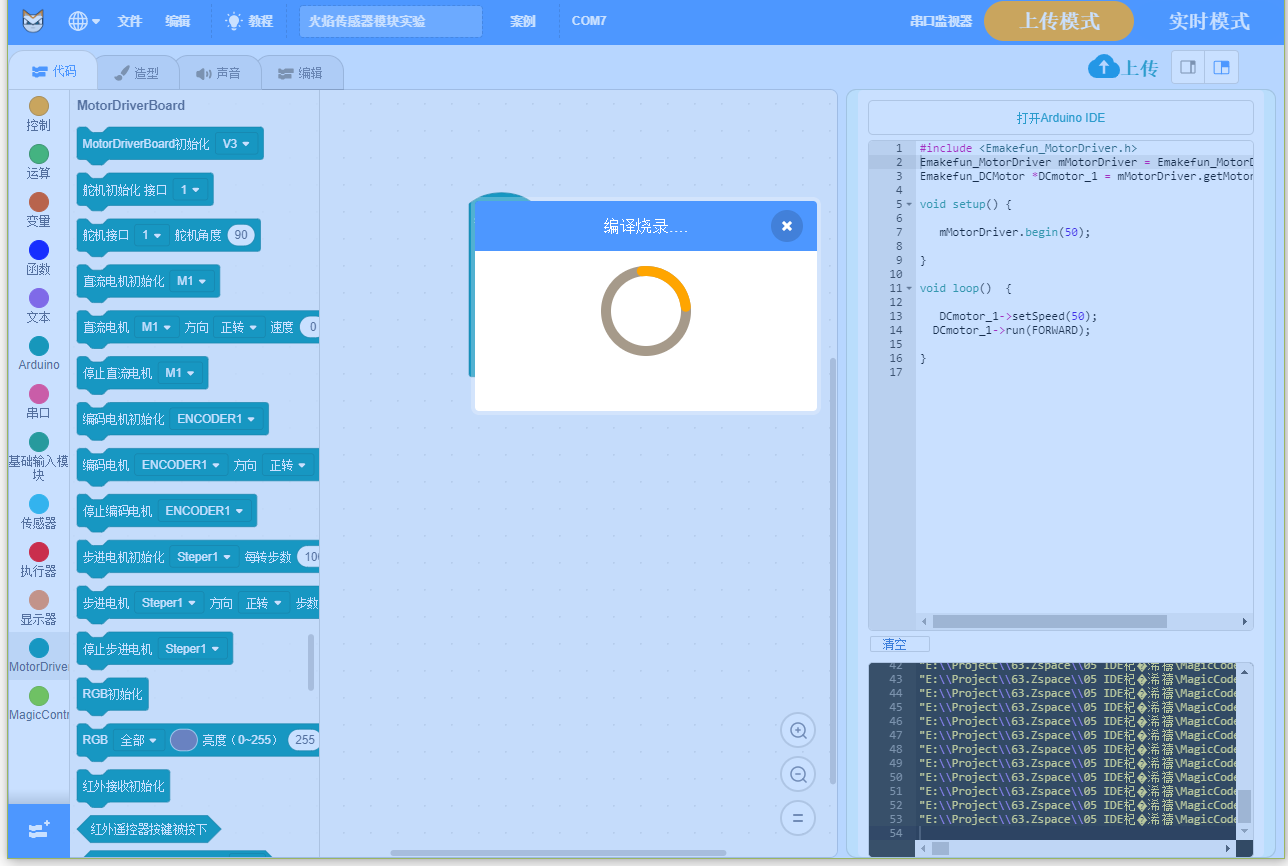

   • 程序上传中

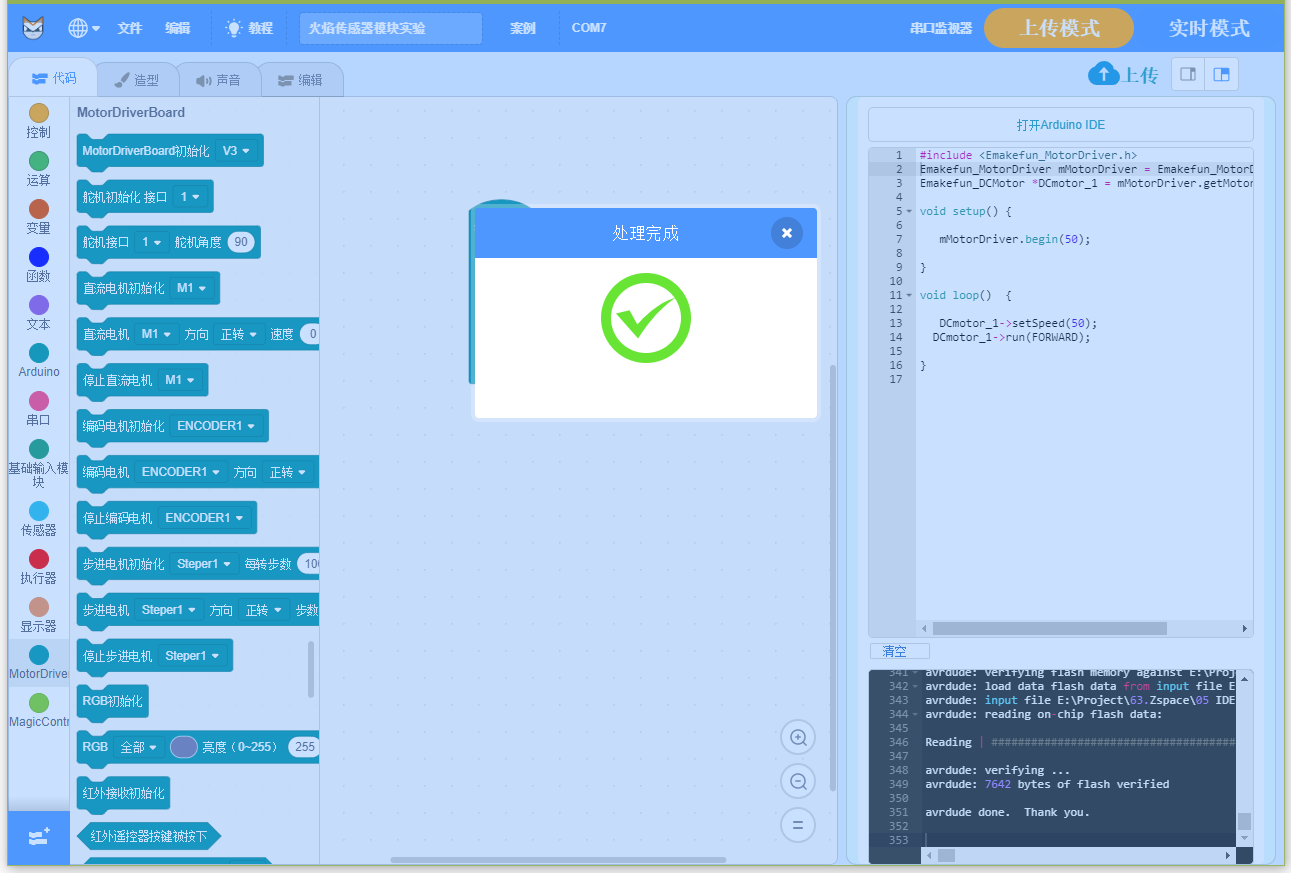

   • 上传成功

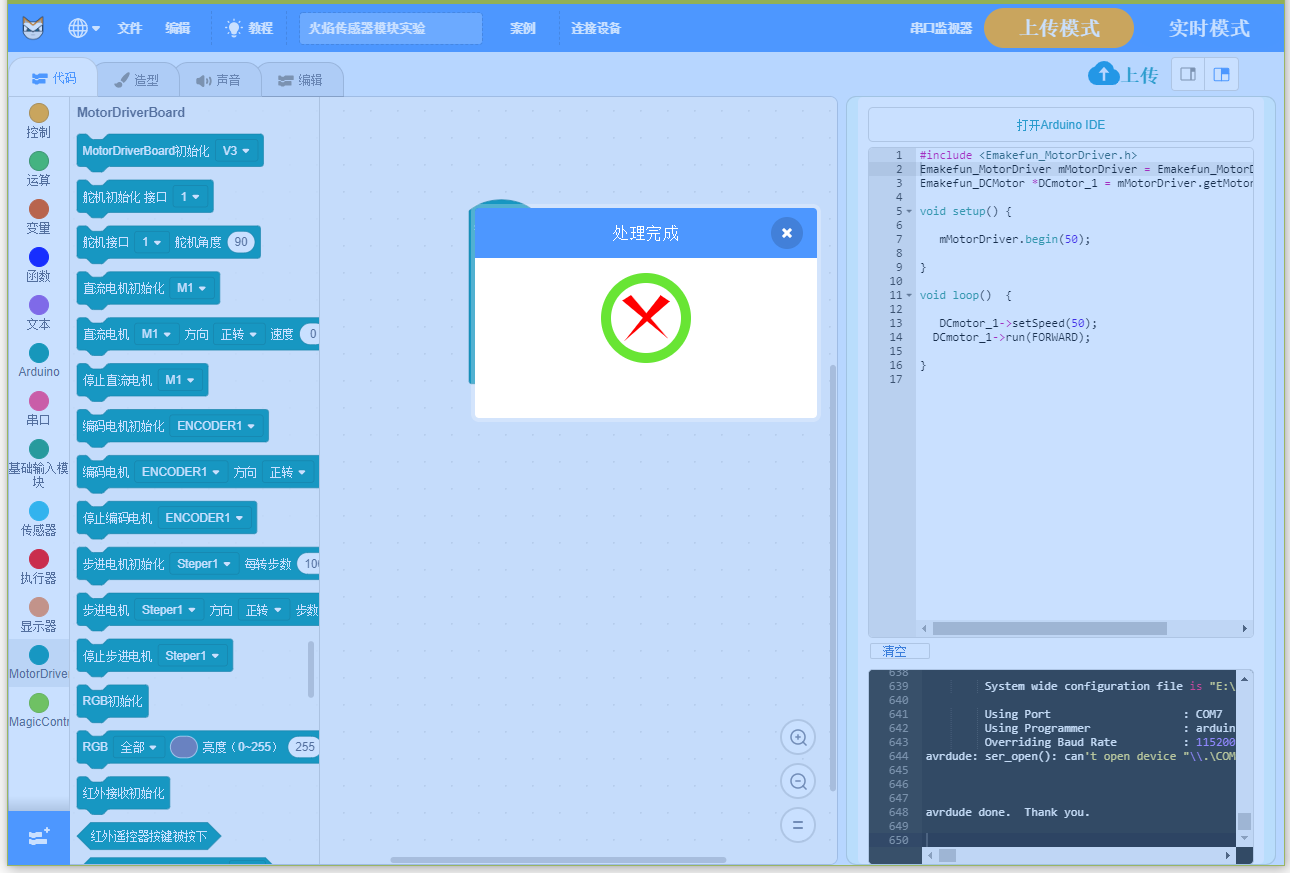

   • 上传失败



1.4. 上传失败

如果上传失败，按照程序上传失败问题解决指南解决问题。
