1. 界面介绍

1.1. 默认界面

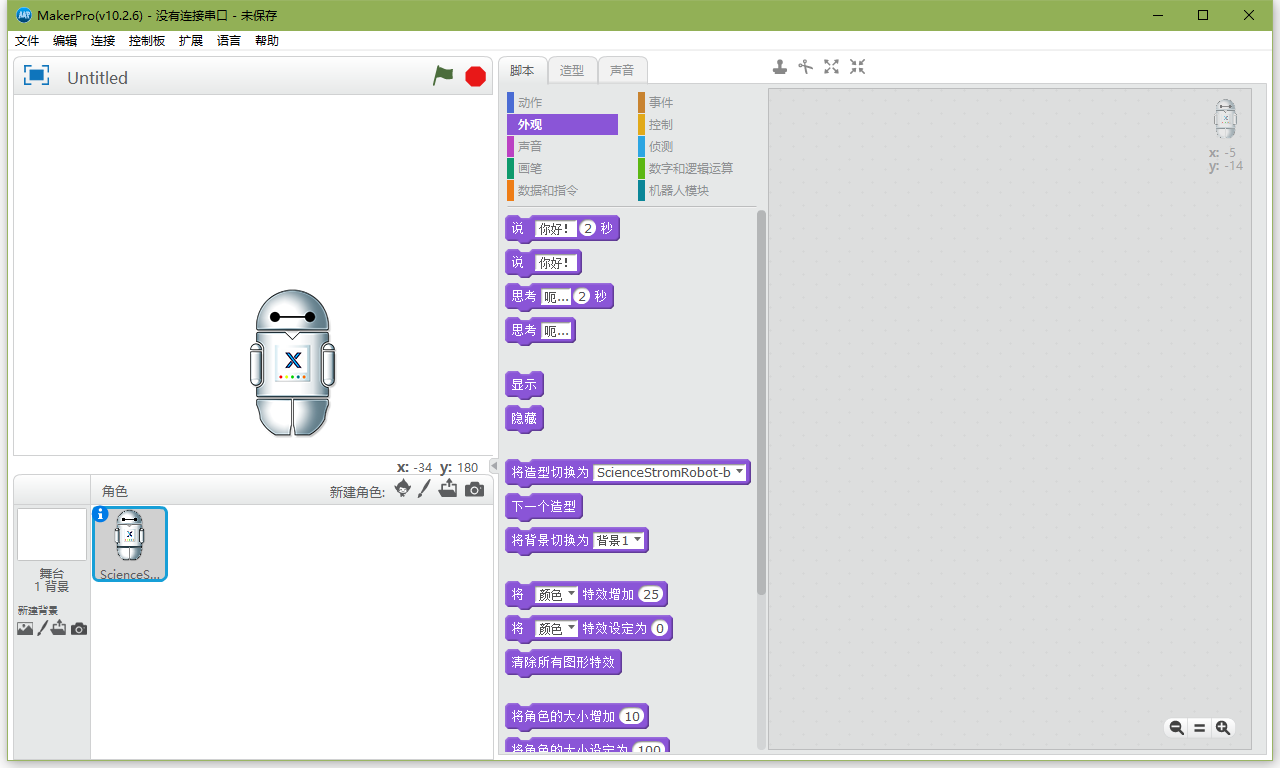

启动软件后的默认界面如下图所示，该界面与普通Block2.0相同，不做过多介绍。

2. 硬件编程界面

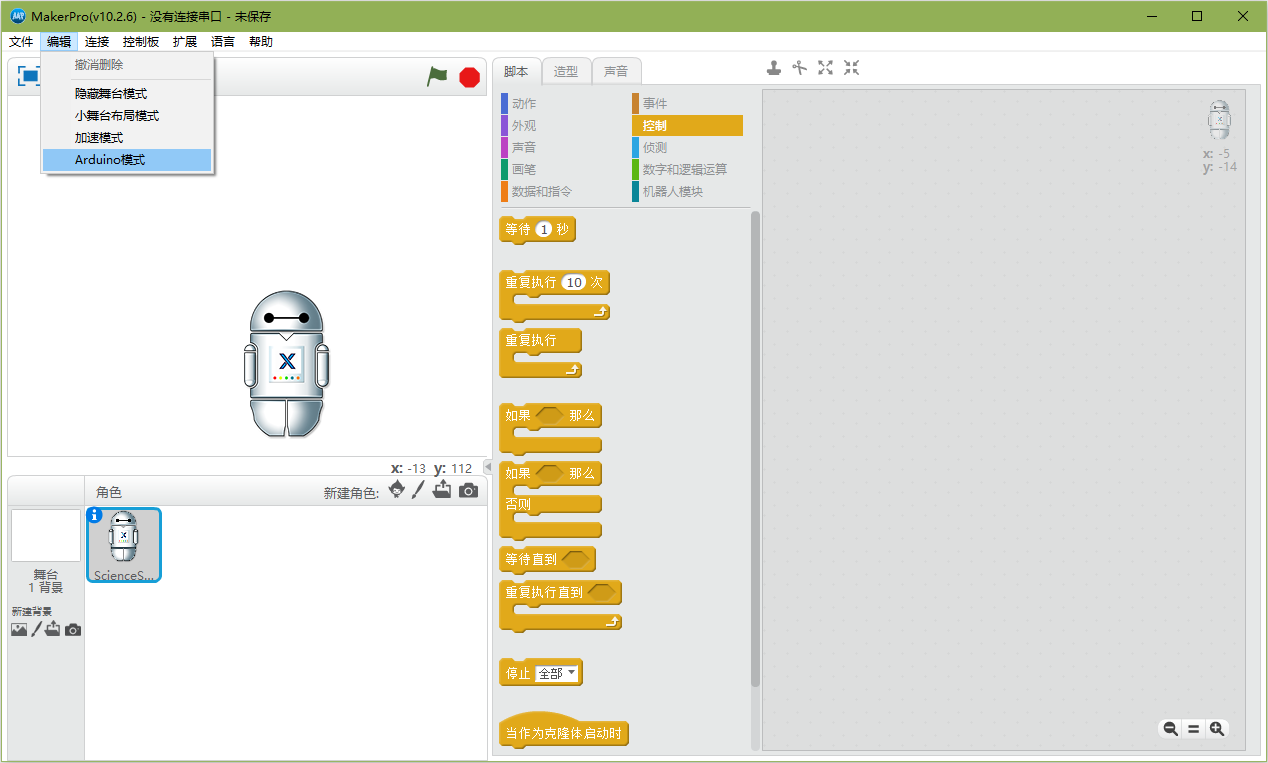

对硬件系统编程时需要使用Arduino编辑模式。点击软件左上方的工具栏 编辑 -> Arduino模式，将界面切换到Arduino编辑模式。

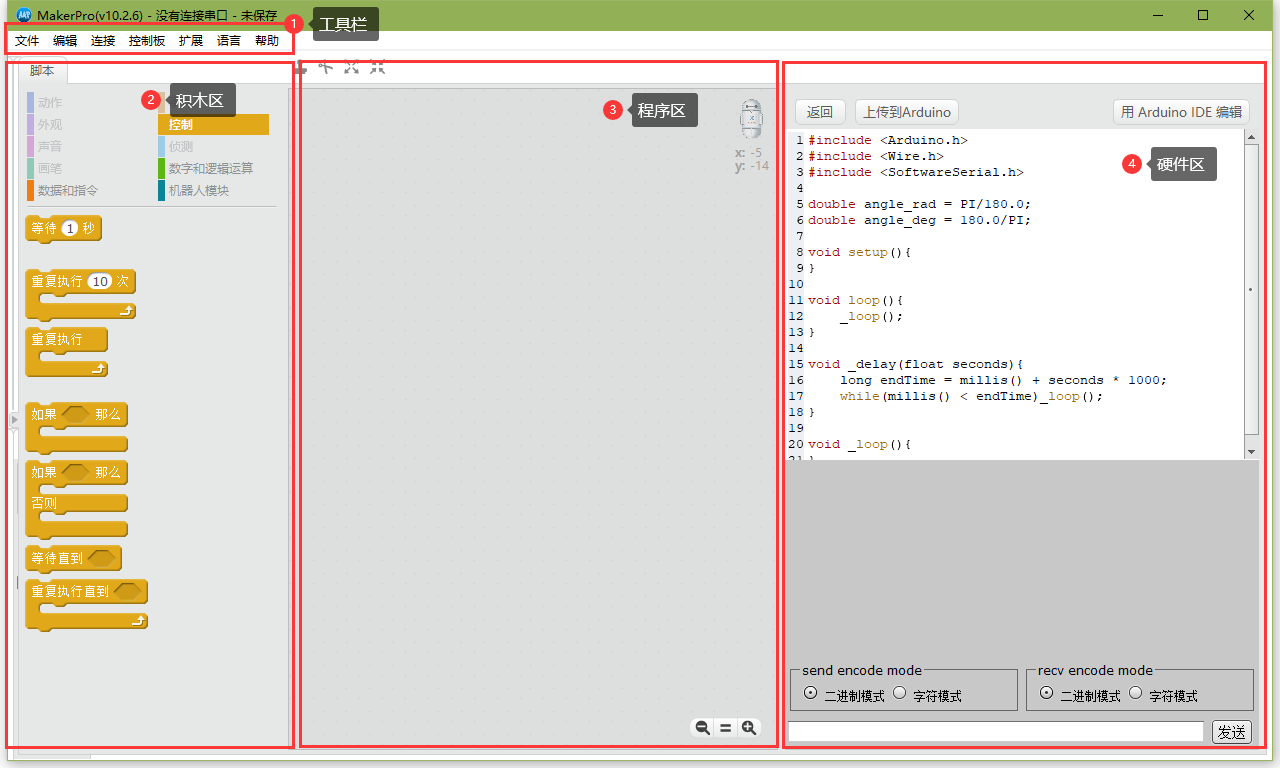

2.1.1. 界面功能

1. 工具栏

   • 文件 打开和保存工程文件。
   • 编辑 切换界面布局。
   • 连接 设置与控制主板间的连接。
   • 控制板 设置控制主板的型号。
   • 扩展 设置加载的积木块内容。

2. 积木区

   此区域内存放编程积木，拖该盖区域的积木进入程序区来进行编程。

3. 程序区

   用户编程的区域，用来摆放从积木区拖拽的图形块。

4. 硬件区

   与控制板交互的区域，会显示图形块积木生成的C/C++代码，界面上方的 上传到Arduino 用于将程序上传进入控制板。
