1. 使用上位机(设置软件)设置语音识别的词条

上位机即模块配套的设置软件，用来设定模块语音识别的字条等功能参数。

1.1. 下载上位机

• ASRTool V3.510.11（下载）

  该软件无需安装，下载后开启即可使用。

1.2. 安装驱动

• CH340串口驱动程序（下载）

  如果将模块连接到计算机时能够识别出串口设备，则说明计算机已经安装有此驱动程序，可以跳过该步骤。

1.3. 设置语音识别参数

• 使用USB线缆连接计算机与模块

• 设定模块为下载模式

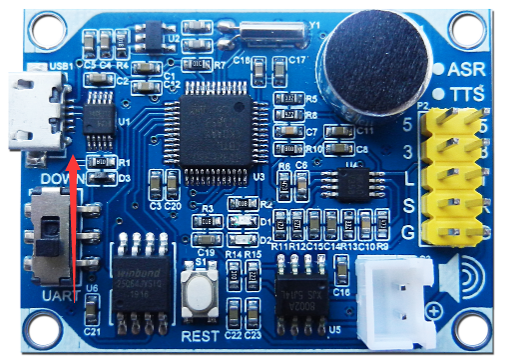

  将模块开关如图向上拨动，打到标识Down的一侧。



• 开启上位机软件并连接模块

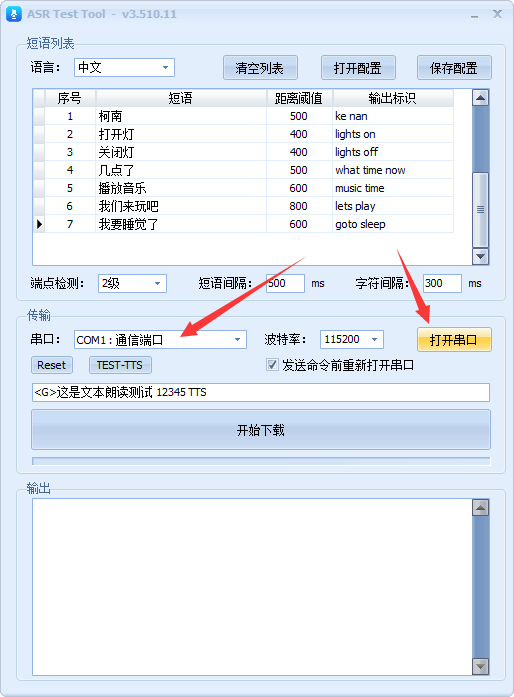

  选择模块的串口号，并点击打开串口，波特率不需要修改使用默认的115200即可。如果不明白串口是如何设置的，请参考 串口通讯的知识.md 。

  连接成功后，可以点击 TEST-TTS 按钮让模块读出下面的内容：“这是文本朗读测试 12345 TTS”。



• 设置语音识别的词条及参数

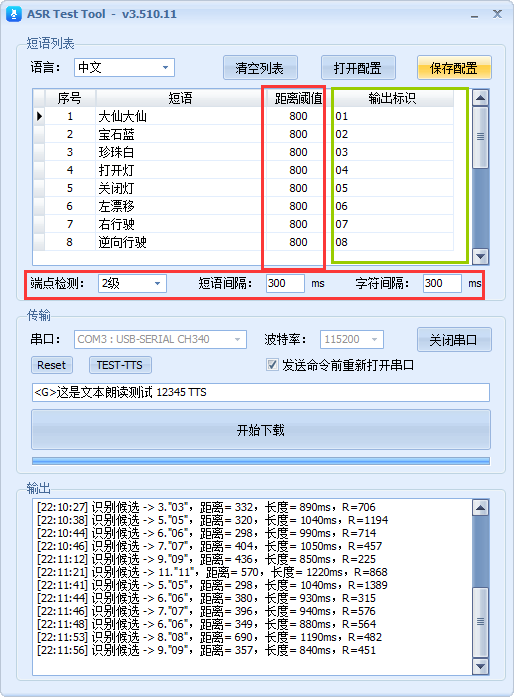

  如下图所示，红框内的参数为语音识别的特征参数，使用下图所示的推荐参数即可。绿框内的输出标识，不可以变动，此标识为编程时的 语音识别 积木块的返回值。根据需求可以在下方补充，以01~99的顺序手动输入，单位数前方的0不可以省略。

  前方的短语内容可以根据需求随意设计，不过由于模块的语音识别是以离线方式运行，无法像日常使用的语音助手如：小爱同学，Siri等有那么高的识别率，对识别效果不好的词条，可以参考对识别效果不好的词条的处理办法。

  推荐用户在我们的配置模板上修改，样板配置.json （下载）。使用时点击软件上方的 打开配置 并选择下载的 样板配置.json 文件即可导入。



• 下载词条内容

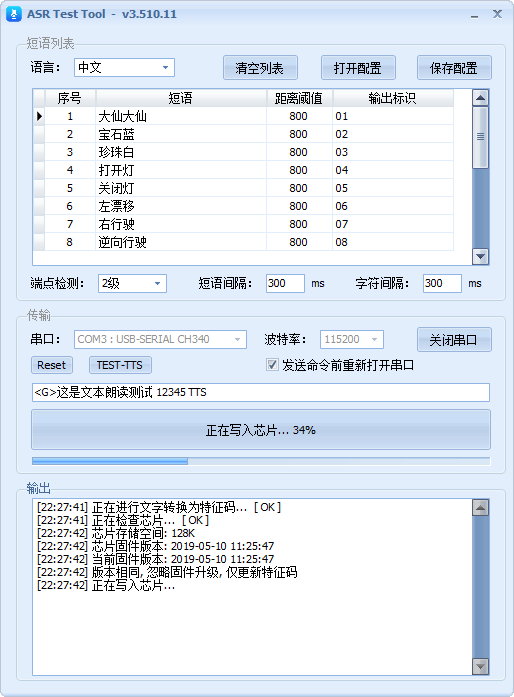

  点击 开始下载 按键，下载设定的词条内容。



• 测试效果

  下载完成后，模块会重启并发声：“TTS”。此时我们可以说出预设的词条内容，来测试是否能够成功识别。当然在使用过程中需要保证环境的安静。

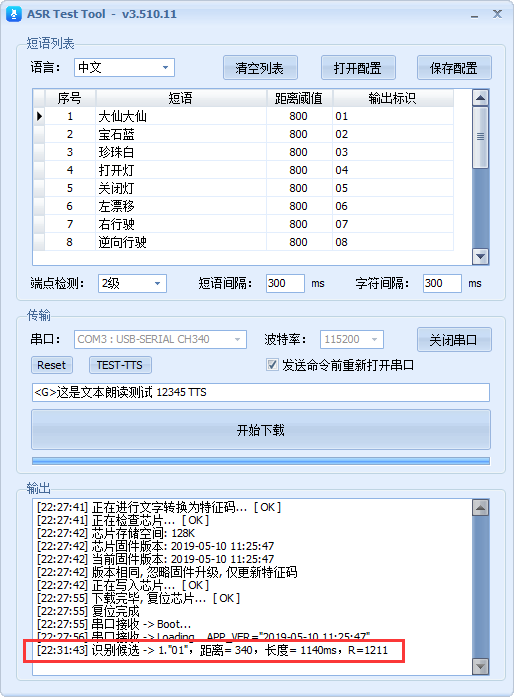

  如下图，在说出 大仙大仙 后，模块成功识别，模块上方的蓝色LED点亮，并在上位机软件中显示识别的1号词条。



1.4. 设置模块为UART通讯模式

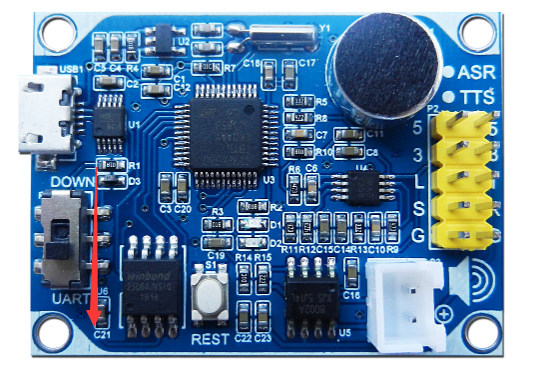

在参数设置完成后，我们需要将模块设回UART通讯模式，使得模块通讯接口由USB转到排针上。如下图所示，将开关向下拨动到标识有UART的一侧。
